2極管【2PBシリーズ】

6φのセラミック円筒を使用した 2極避雷管です。

2極管【2PBシリーズ】
特徴
  • インパルス放電電流 5kA(8/20μs)
  • 形状はΦ6(呼び径)
  • 直流放電開始電圧はご要望に対応可能
ラインナップ【2PBシリーズ】
機能\型番 2PB-230R 2PB-300R 2PB-700R
直流放電開始電圧
(100V/s)(V)
160~300 240~360 560~840
インパルス放電開始電圧
(1kV/μs)最大(V)
500 600 1200
インパルス放電電流耐量
(8/20μs)
5kA×1回 5kA×1回 5kA×1回
インパルス反復寿命
(10/200μs)
200A×100回 200A×100回 200A×100回
絶縁抵抗最小
at DC100V
(MΩ)
10000 10000 10000 (500V)
静電容量最大
at 1kHz
(pF)
2 2 2
仕様共通
外形寸法
本体部:約 6.0 mm(φ)×4.7 mm
質量
約 1.0g
RoHS指令準拠
準拠

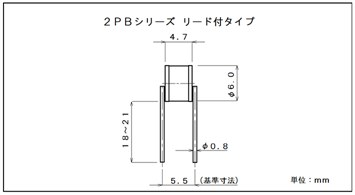

寸法図
