2極管【SRYGシリーズ】

8φのセラミック円筒を使用した2極避雷管です。

2極管【SRYGシリーズ】
特徴
  • インパルス放電電流5kA×5回(8/20μs)
  • 形状はΦ8(呼び径)
  • リード線はアキシャルタイプ、ラジアルタイプ
  • 直流放電開始電圧はご要望に対応可能
ラインナップ【SRYGシリーズ】
機能\型番 SRYG-1000L SRYG-1600L SRYG-2000L SRYG-2400L
直流放電開始電圧
(100V/s)(V)
800~1200 1280~1920 1600~2400 1920~2880
インパルス放電開始電圧
(100V/μs)最大(V)
1500 2800 3000 3600
インパルス放電電流耐量
(8/20μs,5回)(kA)
5 5 5 5
インパルス反復寿命
(8/20μs)
100A(回)
100 300 300 300
絶縁抵抗最小
at DC500V
(GΩ)
10 10 10 10
静電容量最大
(pF)
1.5 1.5 1.5 1.5
仕様共通
外形寸法
本体部:約 8.0 mm(φ)×6.3 mm(W)、リード部:0.8φ×25.0mm
質量
約 2.1g
RoHS2指令
対応

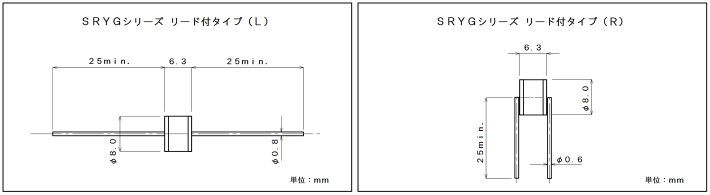

寸法図
