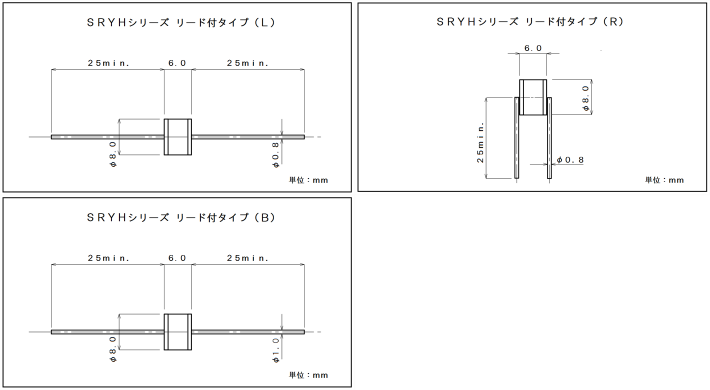

8φのセラミック円筒を使用した2極避雷管です。
| 機能＼型番 | SRYH-75L | SRYH-90L | SRYH-145L | SRYH-230L |
|---|---|---|---|---|
| 直流放電開始電圧 (100V/s)(V) |
60～90 | 72～108 | 116～174 | 195～265 |
| インパルス放電開始電圧 (100V/μs)最大(V) |
450 | 500 | 500 | 500 |
| インパルス放電電流耐量 (8/20μs)(kA) |
10 | 10 | 10 | 10 |
| 交流放電電流耐量 (50Hz) 9ｻｲｸﾙ(A） |
45 | 65 | 65 | 65 |
| 直流ﾎｰﾙﾄﾞｵｰﾊﾞｰ電圧 (V) |
45 | 50 | 70 | 115 |
| インパルス反復寿命 (10/1000μs) 500A(回) |
200 | 400 | 400 | 400 |
| 絶縁抵抗最小 at DC100V (GΩ) |
10(50V) | 10(50V) | 10 | 10 |
| 静電容量最大 (pF) |
1.5 | 1.5 | 1.5 | 1.5 |
| 機能＼型番 | SRYH-350L | SRYH-400L | SRYH-470L | SRYH-600L | SRYH-800L |
|---|---|---|---|---|---|
| 直流放電開始電圧 (100V/s)(V) |
297～403 | 300～500 | 400～540 | 480～720 | 640~960 |
| インパルス放電開始電圧 (100V/μs)最大(V) |
650 | 700 | 900 | 1000 | 1200 |
| インパルス放電電流耐量 (8/20μs)(kA) |
10 | 10 | 10 | 10 | 10 |
| 交流放電電流耐量 (50Hz) 9ｻｲｸﾙ(A） |
65 | 65 | 65 | 65 | 65 |
| 直流ﾎｰﾙﾄﾞｵｰﾊﾞｰ電圧 (V) |
150 | 150 | 150 | 150 | 150 |
インパルス反復寿命 |
400 | 400 | 400 | 400 | 300(200A) |
| 絶縁抵抗最小 at DC100V (GΩ) |
10 | 10 | 10 | 10 | 10 |
| 静電容量最大 (pF) |
1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| 機能＼型番 | SRYH-90L-E | SRYH-230L-E | SRYH-260L-E | SRYH-350L-E | SRYH-230B-D |
|---|---|---|---|---|---|
| 直流放電開始電圧 (100V/s)(V) |
72～108 | 184～276 | 210～310 | 280～420 | 195～265 |
| インパルス放電開始電圧 (1000V/μs)最大(V) |
600 | 650 | 800 | 800 | 650 |
| インパルス放電電流耐量 (8/20μs,10回)(kA) |
10 | 10 | 10 | 10 | 20 |
| 交流放電電流耐量 (1秒 10回) (A） |
20 | 20 | 20 | 20 | 20 |
| 直流ﾎｰﾙﾄﾞｵｰﾊﾞｰ電圧 (V) |
50 | 150 | 150 | 150 | 135 |
| 絶縁抵抗最小 at DC100V (GΩ) |
10(50V) | 10 | 10 | 10 | 10 |
| 静電容量最大 (pF) |
1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
