3極管【3PBシリーズ】

6φのセラミック円筒を使用した3極避雷管です。

3極管【3PBシリーズ】
特徴
  • インパルス放電電流5kA(8/20μs)
  • 形状はΦ6(呼び径)
  • 基板実装リードピッチは2種類
  • 直流放電開始電圧はご要望に対応可能
ラインナップ【3PBシリーズ】
機能\型番 3PB-230L(S) 3PB-250L(S) 3PB-300L(S) 3PB-350L(S)
直流放電開始電圧
(100V/s)(V)
184~276 200~300 240~360 280~420
インパルス放電開始電圧
(1000V/μs)最大(V)
650 500 800 900
インパルス放電電流耐量
(8/20μs)(kA)
1(15/100μs) 1(15/100μs) 10 10
インパルス反復寿命
(10/200μs)
200A(回)
50(100A) 100 200 200
絶縁抵抗最小
at DC100V
(GΩ)
50 50 50 50
静電容量最大
(pF)
2.0 2.0 2.0 2.0
仕様共通
外形寸法
本体部:約 6.0 mm(φ)×8.6 mm(W)、リード部:0.8φ×8.0mm
質量
約 1.7g
RoHS指令準拠
準拠

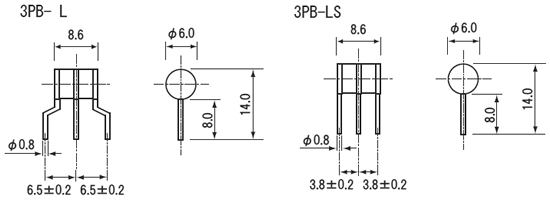

寸法図
