雷防護とEMC対策のプロフェッショナル 日辰電機製作所

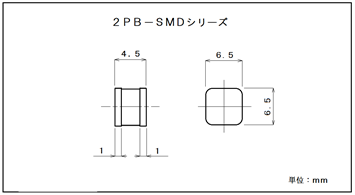

チップマウンタで実装可能な2極避雷管です。
| 機能＼型番 | 2PB-90SMD | 2PB-230SMD | 2PB-350SMD |
|---|---|---|---|
| 直流放電開始電圧 (100V/s)(V) |
90V±20% | 230V±20% | 350V±20% |
| インパルス放電開始電圧 (1kV/μs)最大(V) |
600 | 500 | 700 |
| インパルス放電電流耐量 (8/20μs) |
5kA×1回 | 5kA×1回 | 5kA×1回 |
| 交流放電電流耐量 (50Hz･1s･10回)(A) |
5 | 5 | 5 |
| インパルス反復寿命 (10/1000μs) |
50A×50回 | 50A×50回 | 50A×50回 |
| 直流ホールドオーバー電圧 (10/1000μs 50A印加) |
DC52V | DC135V | DC135V |
| 絶縁抵抗最小 at DC100V (MΩ) |
10000 (50V) | 10000 | 10000 |
| 静電容量最大 (pF) |
2 | 2 | 2 |
