高速応答管【2PXシリーズ】

従来型GDTに比べ、サージに対する放電遅れが大幅に改善されたナノセコンド応答の2極避雷管です。

高速応答管【2PXシリーズ】
特徴
  • インパルス放電電流耐量10kA(8/20μs)
  • 形状はΦ６(呼び径)
  • 急峻なサージに対しても高速で動作を開始するため、制限電圧を低く抑えることが可能
  • 静電気サージ対策に有効(JIS C61000-4-2規格への適合をサポート)
  • 絶縁抵抗が高く、漏れ電流がない
  • 静電容量が小さく、高周波領域で使用可能
ラインナップ【2PXシリーズ】
機能＼型番 2PX-200L
直流放電開始電圧(100V/s)(V) 150～250
インパルス放電開始電圧最大(a.1000V/ns  b.1000V/μs) (V)
 a.1000 b.400
インパルス放電電流耐量(8/20μs)(kA) 10
直流ﾎｰﾙﾄﾞｵｰﾊﾞｰ電圧(V) 80
絶縁抵抗最小 at DC100V(MΩ) 10000
静電容量最大(pF) 2.0
仕様共通
外形寸法
本体部：約 6.5 mm（φ）×4.6 mm（W）、リード部：0.8φ×25.0 mm
質量
約 1.1g
RoHS2指令
対応

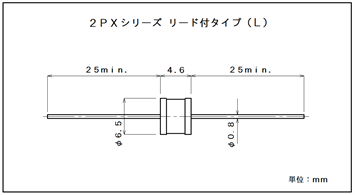

寸法図
