【5極管】

制御監視機器などで上り信号線と下り信号線を使用する機器の雷サージ保護に適した避雷管です。

【5極管】
特徴
  • 通信線4、アース1の5極管
  • 計装用等多心の同時防護に最適
  • インパルス放電電流5kA(8/20μs)
  • 形状は標準的なΦ6(呼び径)
ラインナップ【5極管】
機能\型番 SR5YD-230A
直流放電開始電圧(100V/s)(V) 170~290
インパルス放電開始電圧(100V/μs)最大(V) 800
インパルス放電電流耐量(8/20μs)(kA) 10
交流放電電流耐量(50Hz)9サイクル(A) 80
直流ホールドオーバー電圧(V) 100
インパルス反復寿命(10/1000μs) 80A(回) 50
絶縁抵抗最小 at DC100V (GΩ) 1
静電容量最大(pF) 4.0
仕様共通
外形寸法
本体部:約 6.3 mm(φ)×21.5 mm(W)、リード部:0.8φ×7.5 mm
質量
約 3.5g
RoHS指令準拠
準拠

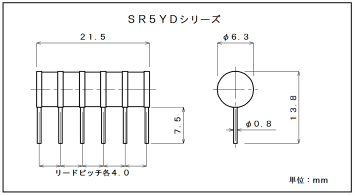

寸法図
