ノイズ関連【フェライトコア】

EMC対策用のこのフェライトコアは、米国 Fair-Rite(フェア・ライト社) からの輸入品です。十数種類の NiZn, MnZn 系材質のフェライトから成り立ち、不要なノイズの周波数範囲(1MHz-500MHz)で大きな損失を得るように成分調整されています。

株式会社日辰電機製作所はFair-Rite社の日本・韓国地区総代理店です。

ノイズ関連【フェライトコア】
特徴
  • 電気の流れているケーブルにはその周りに磁界が発生しています。この磁界がケーブルをアンテナ代わりに電波として外部に放出します。 このケーブルをソフトフェライトの中に通すと、空間にできていた磁界がフェライトの磁束を集める効果によりフェライト内に集められ、不要な高周波エネルギーだけが熱エネルギーに変換され、放出されます。
  • ソフトフェライトは外部への(または外部からの)ノイズ防止対策部品として、デジタル機器のほとんどに使用されています。
フェライトとは

フェライトは保持力によりハードフェライトとソフトフェライトに分類され、ハードフェライトは主に永久磁石に使われます。EMC対策用に使われるのはソフトフェライトで、MO,Fe2O3の化学式で表され、Mは低周波用ではMn2+, Zn2+、高周波用ではNi2+, Cu2+ などからなります。

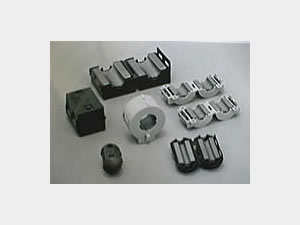

製品例

トロイダル コア 変形スリーブコア フラットケーブル用分割コア
スリーブコア フラットケーブル用コア 丸ケーブル用分割コア
変形分割コア シングルホールシールドビーズ マルチホールシールドビーズ
リード付きビーズ マルチホールシールドプレート D-サブコネクタ用シールドプレート
表面実装チップフェライトビーズ(自動挿入仕様)
表面実装コモンモードフェライトビーズ(電源用・自動挿入仕様)
