LAN用雷防護製品【LAN用雷ガード放流タイプ PoE NPL-4002】

放流タイプでCat.6A・10GBASE-T対応のLAN用雷ガードです。

LAN用雷防護製品【LAN用雷ガード放流タイプ PoE NPL-4002】
特徴
  • Cat.6A・10GBASE-Tに対応
  • IEEE802.3bt(PoE++)、IEEE802.3at(PoE+)、IEEE802.3af(PoE)に対応
  • 高耐量のGDT採用による高信頼性設計
  • JIS C 5381-21、カテゴリ C2、D1 に対応
  • DINレールに取付可能
機能\型番 NPL-4002
適用回線 10GBASE-T、1000BASE-T、100BASE-TX、10BASE-T
伝送特性 カテゴリ6Aに対応
PoE IEEE802.3bt(PoE++)、IEEE802.3at(PoE+)、IEEE802.3af(PoE)対応 DC58V 1.5A
インパルス耐久性 カテゴリC2:8/20μsにて10kA カテゴリD1:10/350μsにて2kA
信号part(LINE) 項目 仕様
最大連続使用電圧 DC8.5V
定格電流 0.5A
電圧防護レベル 60V以下(線間)、700V以下(対地間)
伝送損失 1.8dB以下(DC~500MHz)
給電part(POWER) 項目 仕様
最大連続使用電圧 DC58V
定格電流 1.5A
電圧防護レベル 90V以下(線間)、700V以下(対地間)
ハードウェア仕様
ポート構成
RJ45ポート×2
外形寸法
約 25 mm(W)×47 mm(H)×90 mm(D)※突起部除く
質量
約 135g
動作時環境
-10℃~+50℃ 湿度15~85%(結露なきこと)
RoHS2指令
対応
主な付属品

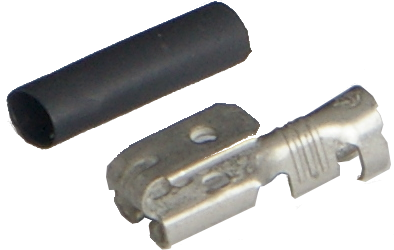

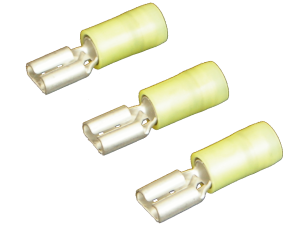

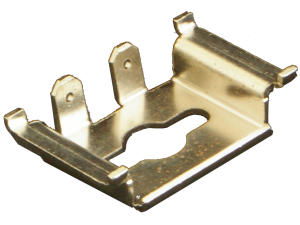

固定用金具×1個、接地用圧着端子×3個、接地分岐用圧着端子 ※チューブ付き×1個、DINレール取付部(35mm DINレール用、本体背面に装着済)×1個
使用可能な回線距離
最大100m。接続する機器や回線の状態によっては通信可能な最大距離が短くなる場合があります。
