電源用【NP-15Z・Ⅰ型】

交流電源を使用する情報伝送機器等に対し、入力電源側より侵入する異常電圧から保護します。

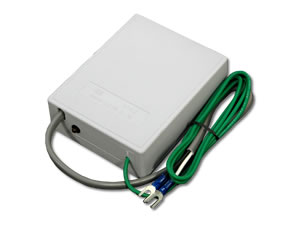

電源用【NP-15Z・Ⅰ型】
特徴
  • 電流耐量の大きい3極避雷管と、応答特性の良い半導体避雷素子を組み合わせたもので高性能です。
  • 3極避雷管を使用しているため、線間電圧の発生が極めて少なく、機器に負担を与えません。
  • 小型軽量で、多種多様の機器に取り付けることが出来ます。
  • 交流電源を使用する情報伝送機器(OA・計測・放送・通信機)等の入力電源側に使用し、電子機器を誘導雷、スイッチングサージ、混触等AC電源より侵入する異常電圧から保護します。
ラインナップ
機能\型番 NP-15Z ・Ⅰ型 1W NP-15Z ・Ⅰ型 3W
最大連続使用電圧Uc 単相2線 110V 三相3線 220V
定格周波数 50/60Hz 50/60Hz
試験クラス・放電電流Imax クラスⅡ・6kA・対地間 クラスⅡ・6kA・対地間
電圧防護レベルUp 1kV以下・1kV/μs 1kV以下・1kV/μs
保護等級(IPコード) IP30 IP30
ハードウェア仕様
外形寸法
約 96 mm(W)×120 mm(H)×35 mm(D)※ケーブル・突起部除く
質量
NP-15Z ・Ⅰ型 1W:約 190g/NP-15Z ・Ⅰ型 3W:約 210g
動作時環境
温度5℃~35℃ 湿度40~80%(結露なきこと)
RoHS指令準拠
準拠
