信号線用【NP-100シリーズ】(終息予定品)

信号制御回線、監視回線および計測回線等情報伝達機器間の入・出力側に使用されるもので、雷サージ等の急峻な異常高電圧に対する応答性が極めて良く、トランジスタ・IC・LSI等の半導体を使用した通信機器の保護に適した保安器です。

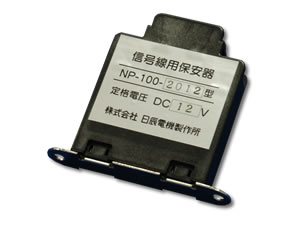

信号線用【NP-100シリーズ】(終息予定品)
特徴
  • 3極避雷管と半導体避雷素子それぞれの特性を適切に組み合わせ､その相乗効果により、急峻な高電圧雷サージ等に対する応答速度が極めて速く、残留電圧が小さい。
  • 抵抗（R）は半導体避雷素子（Z）の保護用として挿入されているもので、通信品質を損なうような大きな挿入損失となることはありません。
  • 薄型（14mm）になっていますので、回線に合わせ連結金具で接続することにより省スペースで取り付けられます。
ラインナップ
機能＼型番 NP-100 1012 NP-100 1024 NP-100 1048 NP-100 1060
最大連続使用電圧Uc DC12V DC24V DC48V DC60V
電圧防護レベルUp（線間） 19.8V 42.9V 74.8V 90.2V
電圧防護レベルUp（対地間） 350V 350V 350V 350V
インパルス耐久性 カテゴリC2 カテゴリC2 カテゴリC2 カテゴリC2
備考 － － － －
機能＼型番 NP-100 2012 NP-100 2024 NP-100 2048 NP-100 2060 NP-100 3250
最大連続使用電圧Uc DC12V DC24V DC48V DC60V DC250V
電圧防護レベルUp（線間） 19.8V 42.9V 74.8V 90.2V －
電圧防護レベルUp（対地間） 350V 350V 350V 350V 350V
インパルス耐久性 カテゴリC2 カテゴリC2 カテゴリC2 カテゴリC2 カテゴリC2
備考 双方向対応 双方向対応 双方向対応 双方向対応 －
ハードウェア仕様
外形寸法
約 76 mm（W）×70 mm（H）×14 mm（D）※突起部除く
質量
約 70g
動作時環境
温度-10℃～+40℃　湿度10～90％（結露なきこと）
RoHS指令
対応
