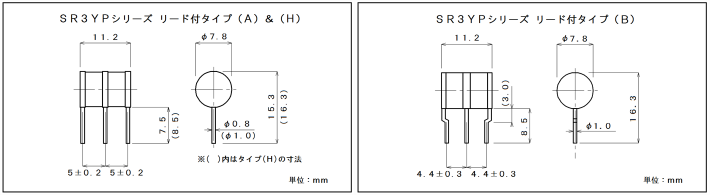

7.8φのセラミック円筒を使用した3極避雷管です。
| 機能＼型番 | SR3YP-90A | SR3YP-250A | SR3YP-350A | SR3YP-400A | SR3YP-600A |
|---|---|---|---|---|---|
| 直流放電開始電圧 (100V/s)(V) |
72～108 | 200～300 | 280～420 | 300～500 | 480～720 |
| インパルス放電開始電圧 (100V/μs)最大(V) |
450 | 550 | 600 | 650 | 1000 |
| インパルス放電電流耐量 (8/20μs)(kA) |
10 | 10 | 10 | 10 | 10 |
| 交流放電電流耐量 (50Hz) 9ｻｲｸﾙ(A） |
37.5 | 65 | 65 | 65 | 65 |
| 直流ﾎｰﾙﾄﾞｵｰﾊﾞｰ電圧 (V) |
50 | 150 | 150 | 150 | 150 |
| インパルス反復寿命 (10/1000μs) 500A(回) |
100 | 200 | 200 | 400 | 200 |
| 絶縁抵抗最小 at DC100V (GΩ) |
10(50V) | 10 | 10 | 10 | 10 |
| 静電容量最大 (pF) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 機能＼型番 | SR3YP-90H-E | SR3YP-230H-E | SR3YP-260H-E | SR3YP-350H-E | SR3YP-400H-E |
|---|---|---|---|---|---|
| 直流放電開始電圧 (100V/s)(V) |
72～108 | 184～276 | 210～310 | 280～420 | 300～500 |
| インパルス放電開始電圧 (1000V/μs)最大(V) |
800 | 800 | 800 | 900 | 900 |
| インパルス放電電流耐量 (8/20μs,10回)(kA) |
10 | 10 | 10 | 10 | 10 |
| 交流放電電流耐量 (1秒 10回) (A） |
10 | 20 | 20 | 20 | 20 |
| 直流ﾎｰﾙﾄﾞｵｰﾊﾞｰ電圧 (V) |
50 | 115 | 150 | 150 | 150 |
| 絶縁抵抗最小 at DC100V (GΩ) |
10(50V) | 10 | 10 | 10 | 10 |
| 静電容量最大 (pF) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 機能＼型番 | SR3YP-90B-E | SR3YP-230B-E | SR3YP-260B-E | SR3YP-350B-E | SR3YP-400B-E |
|---|---|---|---|---|---|
| 直流放電開始電圧 (100V/s)(V) |
72～108 | 184～276 | 210～310 | 280～420 | 300～500 |
| インパルス放電開始電圧 (1000V/μs)最大(V) |
800 | 800 | 800 | 900 | 900 |
| インパルス放電電流耐量 (8/20μs,10回)(kA) |
10 | 10 | 10 | 10 | 10 |
| 交流放電電流耐量 (1秒 10回) (A） |
10 | 20 | 20 | 20 | 20 |
| 直流ﾎｰﾙﾄﾞｵｰﾊﾞｰ電圧 (V) |
50 | 115 | 150 | 150 | 150 |
| 絶縁抵抗最小 at DC100V (GΩ) |
10(50V) | 10 | 10 | 10 | 10 |
| 静電容量最大 (pF) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
