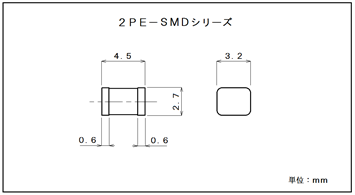

チップマウンタで実装可能な2極避雷管です。
| 機能＼型番 | 2PE-90SMD | 2PE-230SMD | 2PE-300SMD | 2PE-350SMD |
|---|---|---|---|---|
| 直流放電開始電圧 (100V/s)(V) |
90V±20% | 230V±20% | 300V±20% | 350V±20% |
| インパルス放電開始電圧 (1kV/μs)最大(V) |
650 | 600 | 700 | 800 |
| インパルス放電電流耐量 (8/20μs) |
2kA×正負5回 | 2kA×正負5回 | 2kA×正負5回 | 2kA×正負5回 |
| 交流放電電流耐量 (50Hz･1s･10回)(A) |
2 | 2 | 2 | 2 |
| インパルス反復寿命 (10/1000μs) |
10A×100回 | 10A×100回 | 10A×100回 | 10A×100回 |
| 直流ホールドオーバー電圧 (10/1000μs 10A印加) |
DC52V | DC135V | DC135V | DC135V |
| 絶縁抵抗最小 at DC100V (MΩ) |
10000 (50V) | 10000 | 10000 | 10000 |
| 静電容量最大 (pF) |
0.6 | 0.6 | 0.6 | 0.6 |
