LAN用雷ガード【放流タイプ NPL-2001】

放流タイプのLAN用雷ガードです。

LAN用雷ガード【放流タイプ NPL-2001】
特徴
  • 1000BASE-T、100BASE-TX、10BASE-T に対応

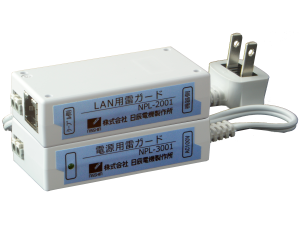

  • 電源（NPL-3001）との連結で、通信線・商用電源からの雷サージ等の異常電圧から情報通信機器を防護
  • 高耐量のGDT採用による高信頼性設計
  • JIS C 5381-21、カテゴリ C2、D1 に対応
  • クランプ端子によりアース接続が容易
  • 内蔵マグネットにより同シリーズと連結
  • DINレールに取付可能（付属品使用）
機能＼型番 NPL-2001
適用回線 1000BASE-T、100BASE-TX、10BASE-T
伝送特性 カテゴリ5eに対応
電圧防護レベル 電圧防護レベル：500V以下
インパルス耐久性 カテゴリC2：8/20μsにて5kA（10回） カテゴリD1：10/350μsにて2.5kA（2回）
ハードウェア仕様
ポート構成
RJ45ポート×2
外形寸法
約 40 mm（W）×23 mm（H）×82 mm（D）※突起部除く
質量
約 60g
動作時環境
-10℃～+50℃　湿度35～85％（結露なきこと）
RoHS2指令
対応
主な付属品
GND接続線(1.25SQ IVより線) 約0.5m×１本、GND連結線(1.25SQ IVより線) 約50mm×１本、DINレール取付具(35mm DINレール用 WAGO 209-123)×１個
使用可能な回線距離
最大100ｍ。接続する機器や回線の状態によっては通信可能な最大距離が短くなる場合があります。
ギャラリー
接続例

接続例
