LAN用雷ガード【電源用 NPL-3001】

 電源用の雷ガードです。

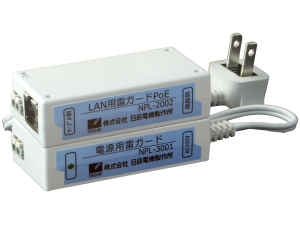

LAN用雷ガード【電源用 NPL-3001】
特徴
  • 高耐量のGDT 採用による高信頼性設計
  • LAN 用雷ガード（NPL-2001/2002）と連結することで、通信線・商用電源からの雷サージ等の異常電圧から情報通信機器を防護
  • クランプ端子（プッシュ式）によりアース接続が容易
  • 内蔵マグネットにより同シリーズと連結可能
  • DIN レールに取付可能（付属品使用）
機能＼型番 NPL-3001
定格電圧 AC125V 50/60Hz
消費電力 0.5W以下（動作確認用LEDのみ）
試験クラス・放電電流Imax クラスⅡ・5kA（対地間）
サージクランプ電圧 ①電源線-G端子間：1500V以下（コンビネーション波形4kVにて）　②電源線間：1500V以下（コンビネーション波形4kVにて）
絶縁抵抗 電源線-G端子間 DC500Vにて50MΩ以上
ハードウェア仕様
ケーブル長
約 1m ※コネクタ除く
電源
AC100V 50/60Hz
外形寸法
約 40 mm（W）×23 mm（H）×82 mm（D）※コード・突起部除く
質量
約 100g ※コード含む
動作時環境
-10℃～+50℃ 湿度35～85％以下（結露なきこと）
RoHS指令
対応
主な付属品
GND接続線(1.25SQ IVより線) 約0.5m×１本、GND連結線(1.25SQ IVより線) 約50mm×１本、DINレール取付具(35mm DINレール用 WAGO 209-123)×１個
