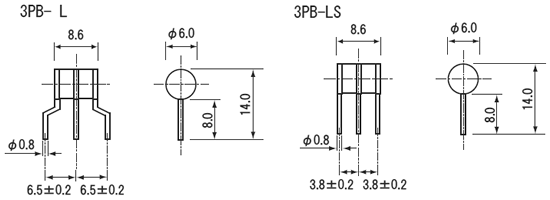

6φのセラミック円筒を使用した3極避雷管です。
| 型番 | 3PB-230L(S) | 3PB-250L(S) | 3PB-300L(S) | 3PB-350L(S) | |
|---|---|---|---|---|---|
| 機能 | 直流放電開始電圧 (100V/s)(V) |
184～276 | 200～300 | 240～360 | 280～420 |
| インパルス放電開始電圧 (1000V/μs)最大(V) |
650 | 500 | 800 | 900 | |
| インパルス放電電流耐量 (8/20μs)(kA) |
1(15/100μs) | 1(15/100μs) | 10 | 10 | |
| インパルス反復寿命 (10/200μs) 200A(回) |
50(100A) | 100 | 200 | 200 | |
| 絶縁抵抗最小 at DC100V (GΩ) |
50 | 50 | 50 | 50 | |
| 静電容量最大 (pF) |
2.0 | 2.0 | 2.0 | 2.0 |
