高速応答管【SRBXシリーズ】

6.3φのセラミック円筒を使用した2極避雷管です。

高速応答管【SRBXシリーズ】
特長
  • インパルス放電電流10kA(8/20μs)
  • 形状は標準的なΦ6(呼び径)
  • サージ放電開始はナノセコンドの立ち上がりに応答
  • 直流放電開始電圧はご要望に対応可能
ラインナップ【SRBXシリーズ】
型番   SRBX-200L
機能 直流放電開始電圧 (100V/s)(V) 150～250
インパルス放電開始電圧 (100V/ns)最大(V) 1200
インパルス放電電流耐量 (8/20μs)(kA) 10
直流ﾎｰﾙﾄﾞｵｰﾊﾞｰ電圧 (V) 140
絶縁抵抗最小 at DC100V (GΩ) 10
静電容量最大 (pF) 2.0
仕様共通
外形寸法
本体部：約 6.3 mm（φ）×6.7 mm（W）、リード部：0.8φ×25.0 mm
質量
約 1.4g
RoHS指令準拠
準拠

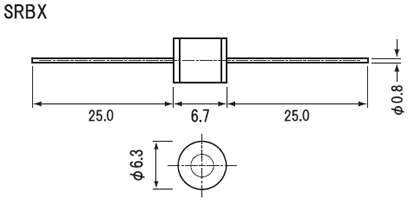

寸法図
