LAN用雷防護製品【LAN用雷ガード放流タイプNPL-2001】

放流タイプのLAN用雷ガードです。

LAN用雷防護製品【LAN用雷ガード放流タイプNPL-2001】
特長
  • 1000BASE-T、100BASE-TX、10BASE-T に対応
  • 電源（NPL-3001）との連結で、通信線・商用電源からの雷サージ等の異常電圧から情報通信機器を防護
  • 高耐力のGDT採用による高信頼性設計
  • JIS C 5381-21に準拠
  • クランプ端子によりアース接続が容易
  • 内部にマグネットを装着により同シリーズと連結
  • DINレールに取付可能（付属品使用）
ラインナップ
型番 NPL-2001
機能 適用回線 1000BASE-T、100BASE-TX、10BASE-T
伝送特性 カテゴリ5eに対応
耐雷特性 ①電圧防護レベル：500V以下
②インパルス耐久性
カテゴリC2：8/20μsにて5kA（10回）
カテゴリD1：10/350μsにて2.5kA（2回）
ハードウェア仕様
ポート構成
RJ45ポート×2
外形寸法
約 40 mm（W）×23 mm（H）×82 mm（D）※突起部除く
質量
約 60g
動作時環境
-10℃～+50℃
35～85％（結露なきこと）
RoHS指令準拠
準拠
主な付属品
GND接続線 約0.5m×１本、GND連結線 約50mm×１本、DINレール取付具×１個

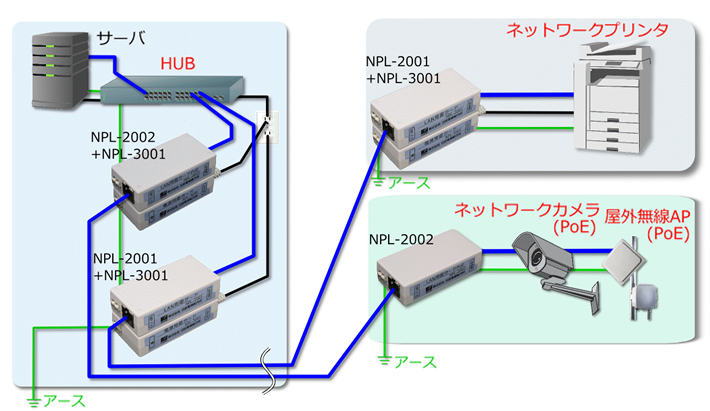

接続例
接続例
